TỔNG QUAN CÁC DÒNG LOADCELL ZEMIC VÀ ỨNG DỤNG

Loadcell Zemic được sử dụng trong nhiều hệ thống cân điện tử, từ cân bàn, cân sàn đến cân ô tô, cân bồn và thiết bị đo lực. Tuy nhiên, mỗi loại cân có cách tiếp nhận tải khác nhau, nên cần lựa chọn cảm biến có kết cấu và thông số phù hợp.

Nếu đang tìm hiểu cảm biến lực Zemic, bạn có thể bắt đầu bằng hai câu hỏi: Loadcell sẽ dùng cho loại cân nào? Hệ thống đang sử dụng tín hiệu analog hay kỹ thuật số? Bài viết dưới đây giúp bạn nhận diện các nhóm sản phẩm và hiểu cách lựa chọn ban đầu.

DOWNLOAD: Sensing And Controlling Selection Guide

1. Loadcell Zemic là gì?

Loadcell, còn gọi là cảm biến lực hoặc cảm biến tải trọng, là bộ phận chuyển đổi lực tác động thành tín hiệu để thiết bị đo xử lý. Trong cân điện tử, loadcell tiếp nhận lực từ bàn cân hoặc bộ phận chứa vật liệu; bộ chỉ thị cân xử lý tín hiệu và hiển thị khối lượng.

Các dòng loadcell biến dạng sử dụng phần tử đo gọi là strain gauge – lá đo biến dạng. Khi chịu tải, thân cảm biến biến dạng rất nhỏ, làm thay đổi điện trở của phần tử đo và tạo ra tín hiệu tương ứng.

Có thể hình dung: khi đặt một kiện hàng lên cân, bàn cân truyền lực xuống loadcell. Bộ chỉ thị nhận tín hiệu từ cảm biến và hiển thị kết quả sau khi hệ thống đã được hiệu chỉnh.

Loadcell là một phần của hệ thống cân. Kết quả còn phụ thuộc vào kết cấu cơ khí, cách lắp đặt, dây tín hiệu, thiết bị xử lý và việc hiệu chỉnh.

2. Các nhóm loadcell Zemic phổ biến

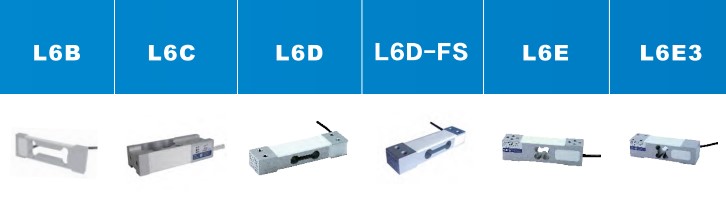

2.1. Loadcell single point cho cân bàn và cân đóng gói

Loadcell single point, hay cảm biến một điểm, thường được dùng trong cân có bàn cân nhỏ và trung bình. Các model tiêu biểu trong danh mục Zemic gồm L6D, L6E, L6E3, L6G và L6N.

Điểm đáng chú ý là khả năng cân khi vật được đặt lệch khỏi tâm, trong giới hạn kích thước bàn cân và điều kiện lắp đặt do hãng quy định. Nhờ đó, nhóm này phù hợp với cân bàn, cân bán hàng và nhiều thiết bị cân trong dây chuyền đóng gói.

Khi lựa chọn, cần kiểm tra cả tải trọng định mức và kích thước bàn cân cho phép. Hai loadcell cùng tải trọng chưa chắc phù hợp với cùng một kích thước bàn cân.

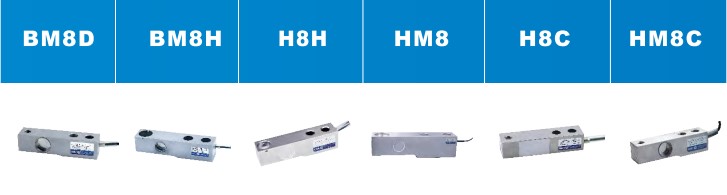

2.2. Loadcell dạng dầm cho cân sàn và cân công nghiệp

Loadcell dạng dầm có thân kéo dài, gồm các kết cấu như dầm uốn và dầm cắt. Một số model trong danh mục Zemic là H8C, HM8C, BM8D, BM8H và BM11/HM11. Các model này không có cùng thông số hoặc cách lắp đặt.

Nhóm dạng dầm được xem xét cho cân sàn, cân bệ và nhiều hệ thống cân chứa nguyên liệu. Với cân sàn nhiều điểm đỡ, tải trọng được truyền xuống các cảm biến bố trí dưới bàn cân. Riêng H8C được hãng giới thiệu cho các ứng dụng cân bệ, cân bồn và cân thùng chứa.

Ví dụ, cân pallet cần lựa chọn loadcell dựa trên khối lượng hàng, khối lượng bàn cân, cách phân bố tải và khả năng xuất hiện tải va đập. Không nên chỉ lấy tải tối đa của cân chia cho số cảm biến rồi chốt cấu hình.

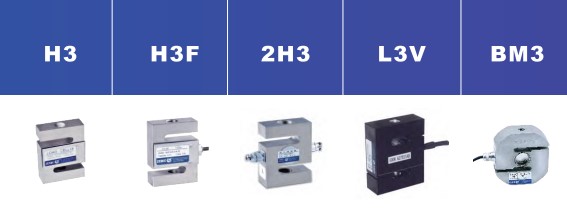

2.3. Loadcell chữ S cho đo lực kéo và lực nén

Loadcell chữ S có hình dạng đặc trưng giống chữ S. Các model tiêu biểu gồm H3, H3F và B3G/H3G.

Zemic H3 được hãng giới thiệu cho ứng dụng kéo và nén, bao gồm cân treo, cân phễu và các thiết bị cân khác. Trong hệ thống đo lực, nhóm này có thể được xem xét khi cần đo lực tác động theo trục cảm biến.

Điểm cần quan tâm là hướng tác động lực và bộ gá lắp. Một cảm biến có tải trọng phù hợp vẫn cần được lắp đúng để hạn chế lực ngang hoặc lực xoắn ngoài ý muốn.

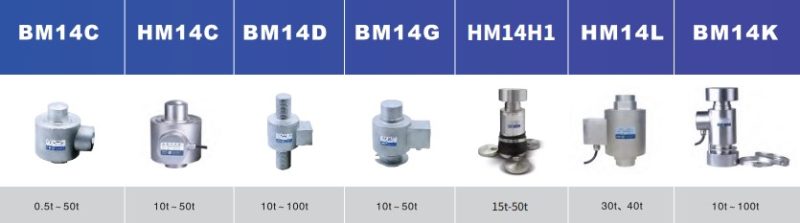

2.4. Loadcell dạng nén tải lớn cho cân ô tô và cân công nghiệp

Trong các hệ thống tải lớn, loadcell dạng nén tiếp nhận lực ép từ kết cấu cân. Danh mục Zemic có những model như BM14G, HM14H1 và BM14K.

Nhóm này được xem xét cho cân ô tô, cân phễu và các hệ thống cân công nghiệp có yêu cầu chịu tải lớn. BM14G được Zemic giới thiệu cho cân xe tải, cân phễu và các thiết bị cân điện tử khác.

Tùy model, cách truyền lực có thể cần bộ gá hoặc phụ kiện lắp đặt tương ứng.

Tải trọng loadcell không phải tải tối đa của toàn bộ cân. Chẳng hạn, thông số 30 tấn trên cảm biến là tải định mức của một loadcell; tải tối đa của trạm cân phải được xác định theo thiết kế tổng thể.

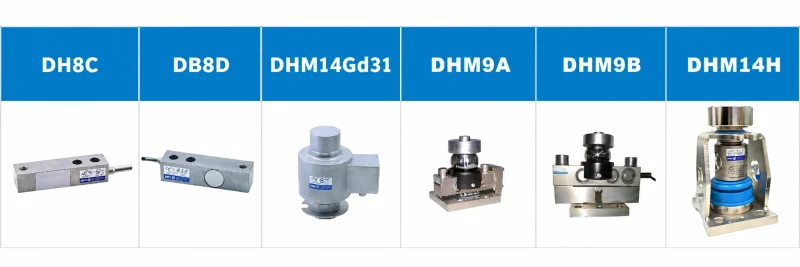

2.5. Loadcell kỹ thuật số Zemic

Tài liệu lựa chọn của Zemic có các model kỹ thuật số như DH8C, DB8D, DHM9A, DHM9B và DHM14Gd31.

Khác với cách phân loại theo hình dạng ở trên, “kỹ thuật số” là cách phân loại theo tín hiệu. Một loadcell kỹ thuật số vẫn có thể có kết cấu dạng dầm hoặc dạng nén.

Khi lựa chọn, cần kiểm tra bộ chỉ thị có hỗ trợ đúng model và giao thức của cảm biến hay không. Không nên mặc định các loadcell số khác nhau đều có thể dùng chung một đầu cân.

3. Bảng tổng hợp loadcell Zemic theo ứng dụng

4. Những thông tin cần kiểm tra khi lựa chọn loadcell Zemic

Tải trọng và cách phân bố tải

Cần xác định khối lượng hàng hoặc nguyên liệu, tự trọng bàn cân hoặc bồn chứa, số điểm đỡ và điều kiện vận hành. Tải không phải lúc nào cũng phân bố đều giữa các cảm biến.

Kết cấu và kích thước lắp đặt

Kiểm tra kích thước, vị trí bắt bulông, hướng truyền lực và phụ kiện tương thích. Khi thay loadcell, hai model cùng tải trọng chưa chắc có thể thay trực tiếp cho nhau.

Môi trường sử dụng

Xác định vị trí lắp có bụi, độ ẩm, nước rửa, hóa chất hoặc nhiệt độ đặc biệt hay không. Danh mục Zemic có nhiều lựa chọn cấp bảo vệ, nhưng cần kiểm tra đúng phiên bản thay vì áp dụng chung cho cả dòng.

Cấp chính xác và tín hiệu

Cấp chính xác phải phù hợp với yêu cầu đo của hệ thống.

• Với loadcell analog: đối chiếu độ nhạy, điện áp kích thích và cách đấu dây.
• Với loadcell kỹ thuật số: kiểm tra khả năng kết nối của bộ chỉ thị và giao thức tương ứng.

5. Câu hỏi thường gặp về loadcell Zemic

Có thể dùng một loại loadcell cho mọi loại cân không?

Không. Cân bàn, cân sàn và cân ô tô khác nhau về kết cấu, tải trọng và cách truyền lực. Một model có thể phục vụ nhiều ứng dụng, nhưng phải được kiểm tra theo từng thiết kế.

Loadcell kỹ thuật số có luôn chính xác hơn analog không?

Không thể kết luận chỉ dựa vào loại tín hiệu. Cần so sánh thông số của từng phiên bản và điều kiện lắp đặt, hiệu chỉnh của toàn bộ hệ thống.

Khi thay loadcell cần cung cấp thông tin gì?

Nên chuẩn bị ảnh tem và ảnh vị trí lắp, mã model, tải trọng, kích thước, số dây hoặc kiểu đầu nối, model bộ chỉ thị và số lượng cảm biến đang dùng. Những thông tin này giúp xác định phương án thay thế phù hợp hơn.

6. Tìm hiểu các dòng loadcell Zemic tại Việt Nam

Lựa chọn loadcell Zemic nên bắt đầu từ ứng dụng thực tế, sau đó đối chiếu kết cấu, tải trọng, môi trường và tín hiệu kết nối. Cách tiếp cận này giúp thu hẹp danh mục và tránh lựa chọn chỉ dựa vào tên model hoặc mức tải.

Khách hàng có nhu cầu tìm hiểu sản phẩm và kênh phân phối tại Việt Nam có thể liên hệ ZEMIC Việt Nam. Các yêu cầu kỹ thuật cụ thể sẽ được hướng dẫn tới đại lý hoặc đơn vị phụ trách phù hợp.
