Giải pháp đọc tín hiệu loadcell đa kênh, chính xác cao cho hệ thống cân công nghiệp

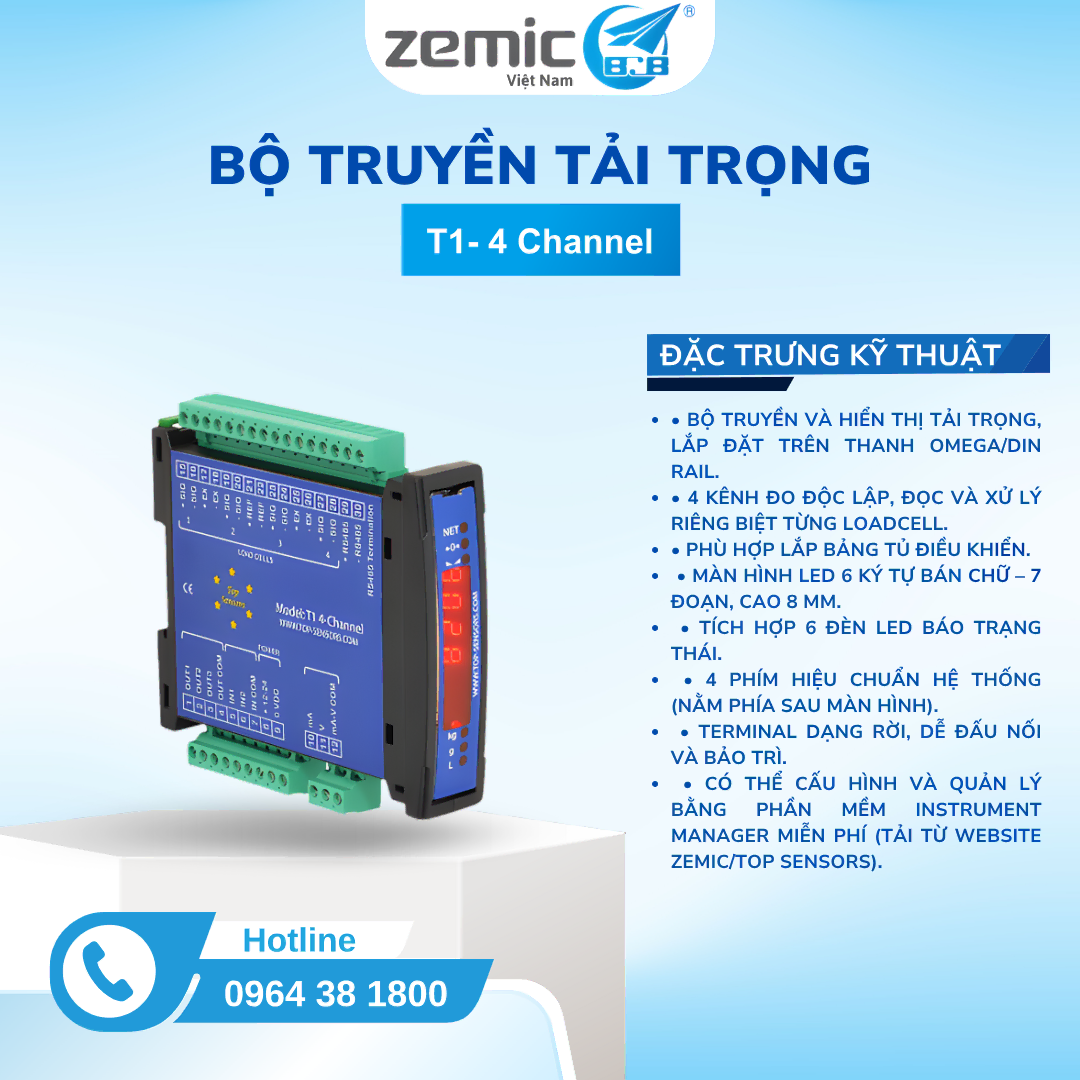

T1-4 Channel là bộ truyền và hiển thị tải trọng chuyên dụng của Zemic / Top-Sensors, được thiết kế để xử lý và giám sát tối đa 4 kênh loadcell độc lập, đáp ứng tốt các hệ thống cân yêu cầu độ ổn định cao như cân bồn – silo, cân sàn, cân phối trộn, cân định lượng, trạm cân tự động, và các dây chuyền kiểm soát tải trọng trong công nghiệp.

Thiết bị tích hợp bộ chuyển đổi A/D 24-bit với tốc độ lên đến 600 Hz, cho phép phản hồi nhanh – chính xác – ổn định ngay cả trong môi trường rung, nhiễu hoặc hoạt động liên tục. T1-4 Channel hỗ trợ nhiều giao thức truyền thông mạnh mẽ như RS485/Modbus-RTU, Profinet, Profibus-DP, EtherCAT, Ethernet TCP/IP, phù hợp lắp đặt trong các hệ thống điều khiển PLC/SCADA hiện đại.

Với thiết kế nhỏ gọn, lắp DIN-rail, hiển thị LED trực quan và phần mềm Instrument Manager miễn phí, thiết bị giúp đơn giản hóa quá trình cấu hình – hiệu chuẩn – giám sát tải trọng, đồng thời nâng cao độ tin cậy cho toàn bộ hệ thống cân.

📌 ĐẶC ĐIỂM NỔI BẬT

4 kênh loadcell độc lập – hỗ trợ nhiều dạng cân đa điểm.
Sai số cực thấp, A/D 24-bit – độ phân giải tới 16.000.000 điểm.
Hỗ trợ các giao thức công nghiệp: RS485, Modbus-RTU, Profinet, Profibus-DP, EtherCAT, Ethernet TCP/IP…
Ngõ ra analog cách ly 16-bit (tùy phiên bản).
3 relay xuất tín hiệu điều khiển, 2 ngõ vào số PNP cách ly.
Màn hình LED 6 ký tự, đèn báo trạng thái dễ quan sát.
Tốc độ chuyển đổi nhanh 600 Hz – phù hợp các ứng dụng động.
Lắp DIN-rail, kích thước nhỏ gọn, dễ đấu nối & bảo trì.
Cấu hình bằng phần mềm Instrument Manager – miễn phí.

📘 BẢNG THÔNG SỐ KỸ THUẬT T1-4 CHANNEL

Hạng mục	Thông số
Nguồn cấp	12–24 VDC ±10%, 5W
Số kênh loadcell	4 kênh độc lập
Số loadcell có thể kết nối (350Ω)	Tối đa 16
Nguồn cấp loadcell	5 VDC / 240 mA
Độ nhạy loadcell tối đa	±7 mV/V
Dải đo tín hiệu	±39 mV
A/D Converter	24-bit, 4 kênh, ~16.000.000 points
Tốc độ chuyển đổi	Tối đa 600 Hz
Division tối đa hiển thị	–999999 đến +999999
Số lẻ thập phân	0–4
Bước nhảy hiển thị	x1, x2, x5, x10, x20, x50, x100
Ngõ vào logic	2 ngõ vào PNP (5–24V, cách ly)
Ngõ ra relay	3 relay, 115 VAC / 115 mA
Truyền thông	RS485 (ASCII/Modbus-RTU)
Tùy chọn giao thức	Profinet, Profibus-DP, EtherCAT, Ethernet TCP/IP, Modbus-TCP, CANopen, DeviceNET…
Ngõ ra analog (tùy phiên bản)	4–20mA, 0–20mA, 0–10V, ±10V, 0–5V, ±5V (16-bit, cách ly)
Độ ẩm cho phép	85% @ 20°C (không ngưng tụ)
Nhiệt độ hoạt động	–20°C đến +60°C
Chuẩn OIML hoạt động	–10°C đến +40°C
Nhiệt độ lưu kho	–30°C đến +80°C
Kích thước	26 × 115 × 120 mm
Trọng lượng	0.2 kg
